借鑒超高層重載施工裝備集成的理念，通過輕量化、標準化的創新，研發了適用于住宅樓剪力墻結構的輕量化施工作業集成平臺（輕型住宅頂模），平臺重量控制在300噸以內，設備周轉率90%以上。
· 設備施工集成功能； · 安全高效頂升功能； · 混凝土高效布料機功能； · 混凝土噴淋養護功能； · 全天候施工保障功能； · 施工電梯上施工層。 |
|
|

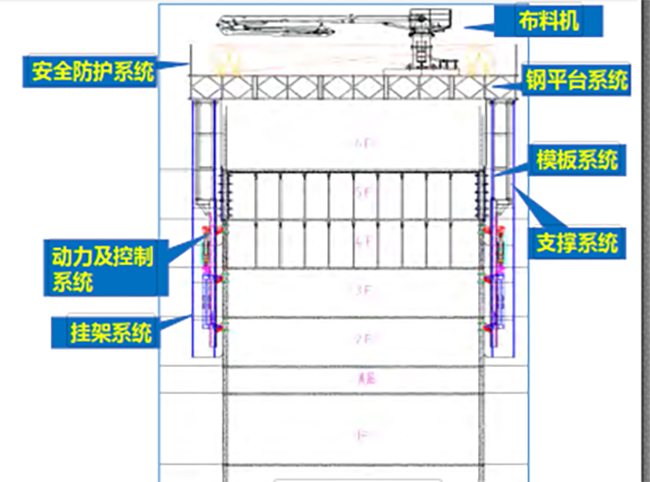

系統組成

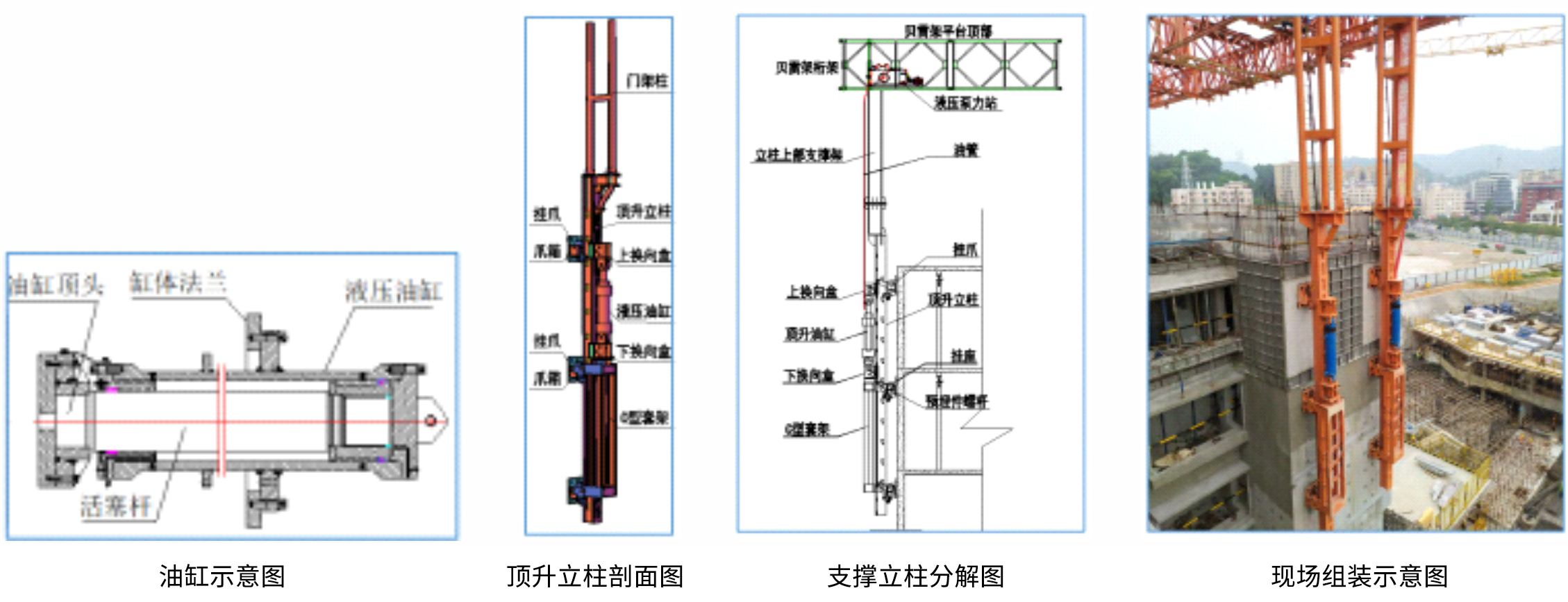

· 鋼平臺系統：321型貝雷架連接組成（長300X高150 CM)； · 支撐系統：導軌立柱、門架柱及附墻導座； · 動力及控制系統：小行程、小噸位液壓油缸； · 模板系統：鋁合金模板； · 掛架系統：輕型吊掛架； · 安全防護系統：平臺上部防護、走道板。 |
由頂部平臺及鋼桁架系統、“懸掛式”支撐及液壓頂升系統、電控系統、內外掛架系統、模板系統五大系統以及全過程安全防護系統組成。屬于少支點大型程油缸支撐系統，液壓油缸驅動的支撐主立柱懸臂坐在下層墻體及下下層墻體上。上采用輕量化設計理念。具有構件輕，自重小，承載力強，集成能力強，電梯直達平臺。頂升、安拆、施工速度快。操作更方便，增加可靠性，降低風險。我們前期的項目，基本上采用這種“懸掛式”智能建造機，比如長沙三角洲北辰項目、西安榮民金融中心項目等。
|
2) ”附著式”智能建造機

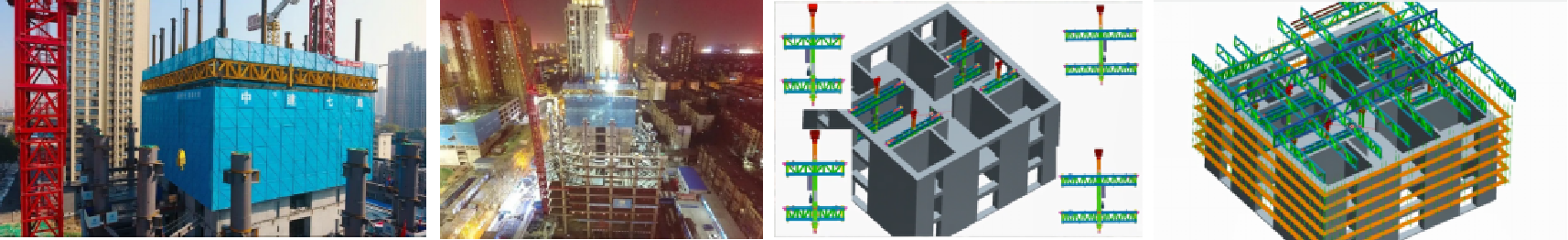

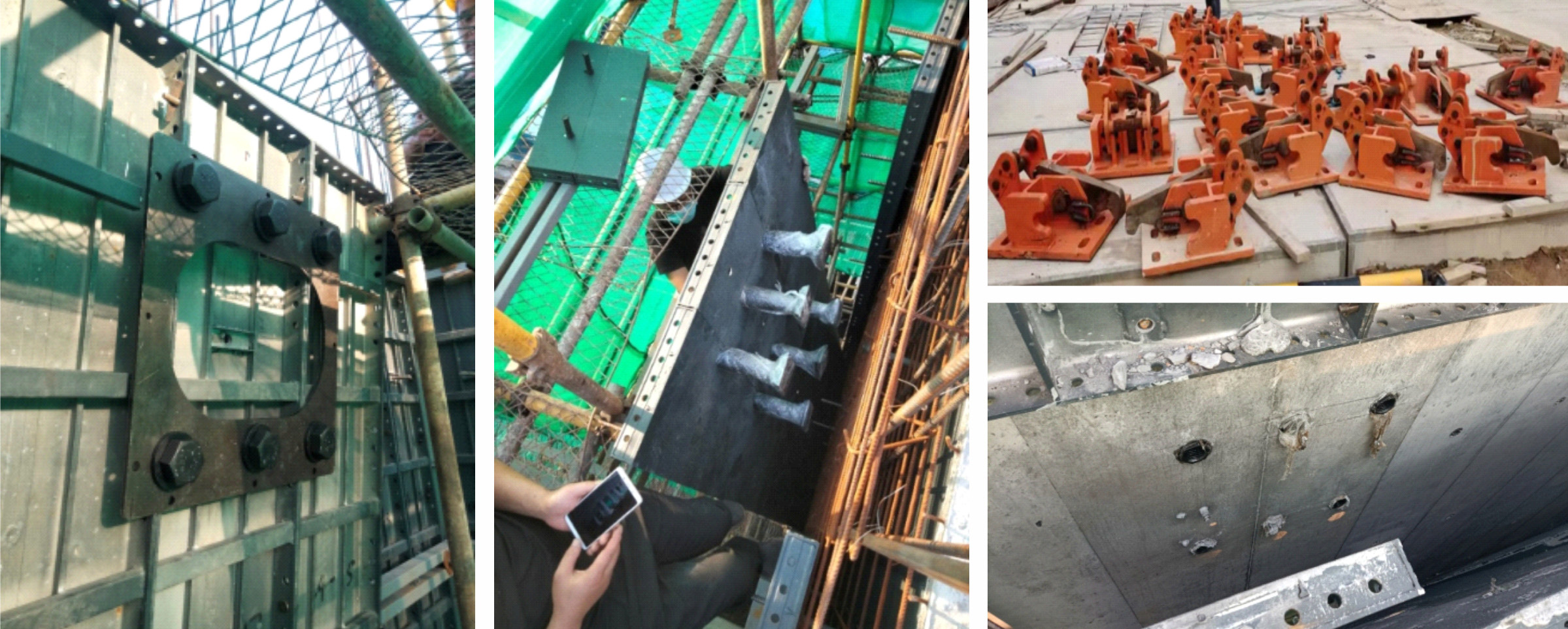

“附著式”造樓機即住宅智能建造平臺體系施工是將施工豎向結構的模板懸掛在鋼平臺以下，采用多支點墻體掛座支撐系統，附著在墻體上，頂升其上部的鋼平臺系統帶動模板系統和掛架件系統一同上升，從而完成豎向混凝土結構施工。安全性好、施工速度快、承載量較大、適應性強、全天候作業。我們在成都怡和新城項目上的住宅，采用了這種方案。 |
|

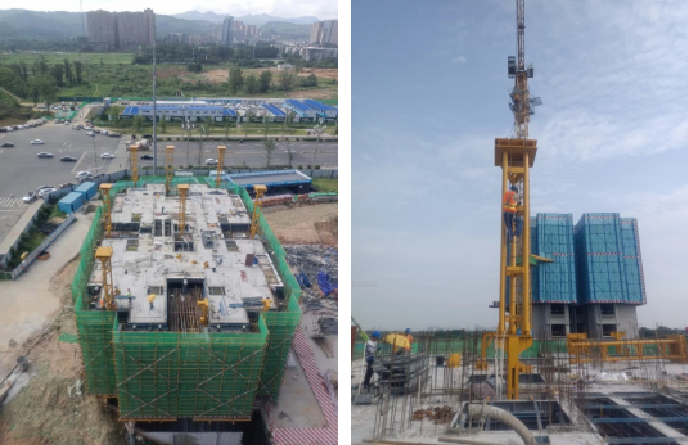

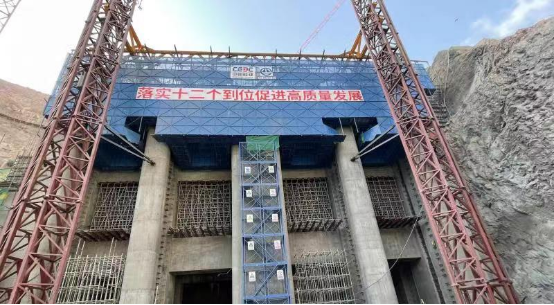

“落地式”智能建造機適應100米左右高度的結構，可以用于房建及大基建，也是為未來拆樓機的基本思路。 液壓油缸驅動的支撐主立柱坐在地架上(而不在結構上)，頂升自爬其上部的鋼桁架平臺，由桁架吊掛豎向模板及掛架。主要用于豎向墻體結構施工及該階段的安全防護，采用“輕量化”設計理念，整套系統可提供足夠的的頂升力量并抵抗12級大風，采用先進的智能控制和監測系統。我們已在大石峽項目上取得了應用，該項目用了兩套，采用了“輕鋼不銹模板”做為配套的模板體系。

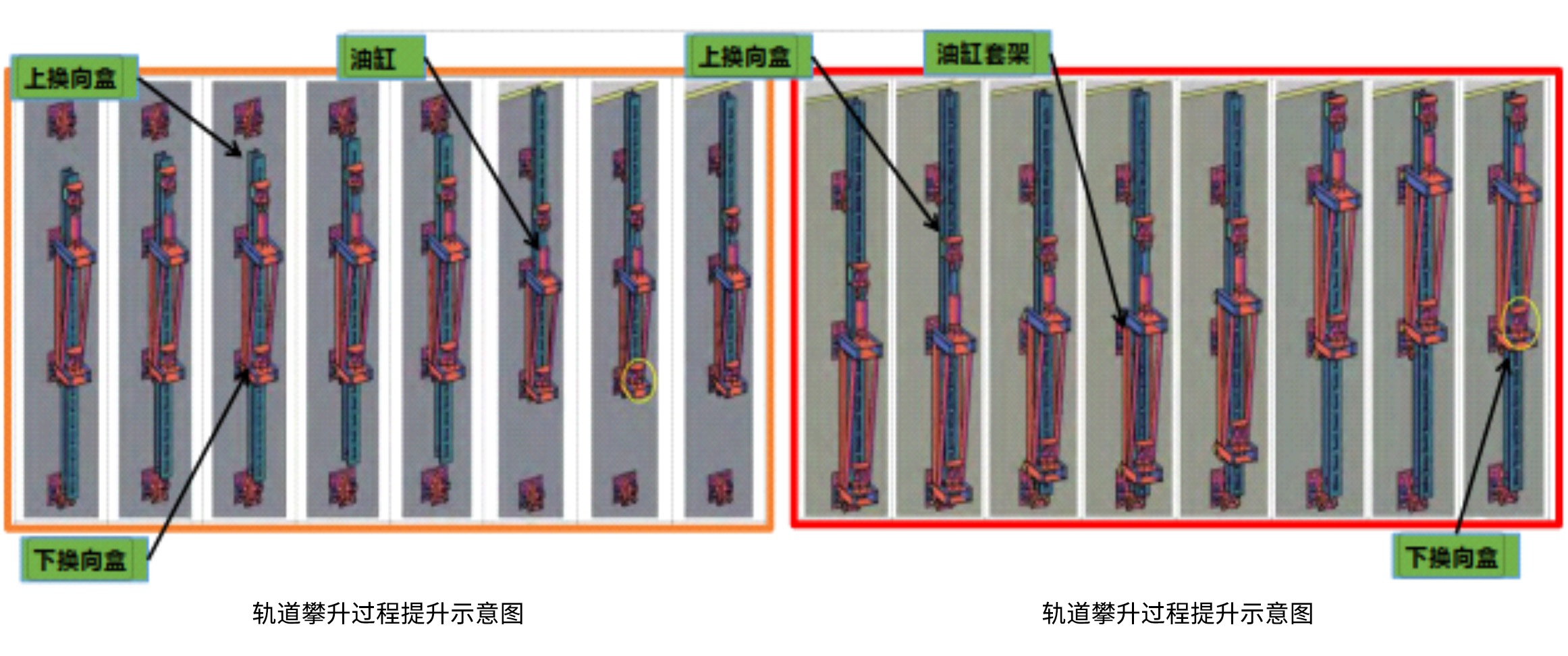

頂升能力：70t；
最大行程：800mm；
頂升速度：10mm/s；
油缸拉力：10t；
自鎖功能：斷電或失壓。

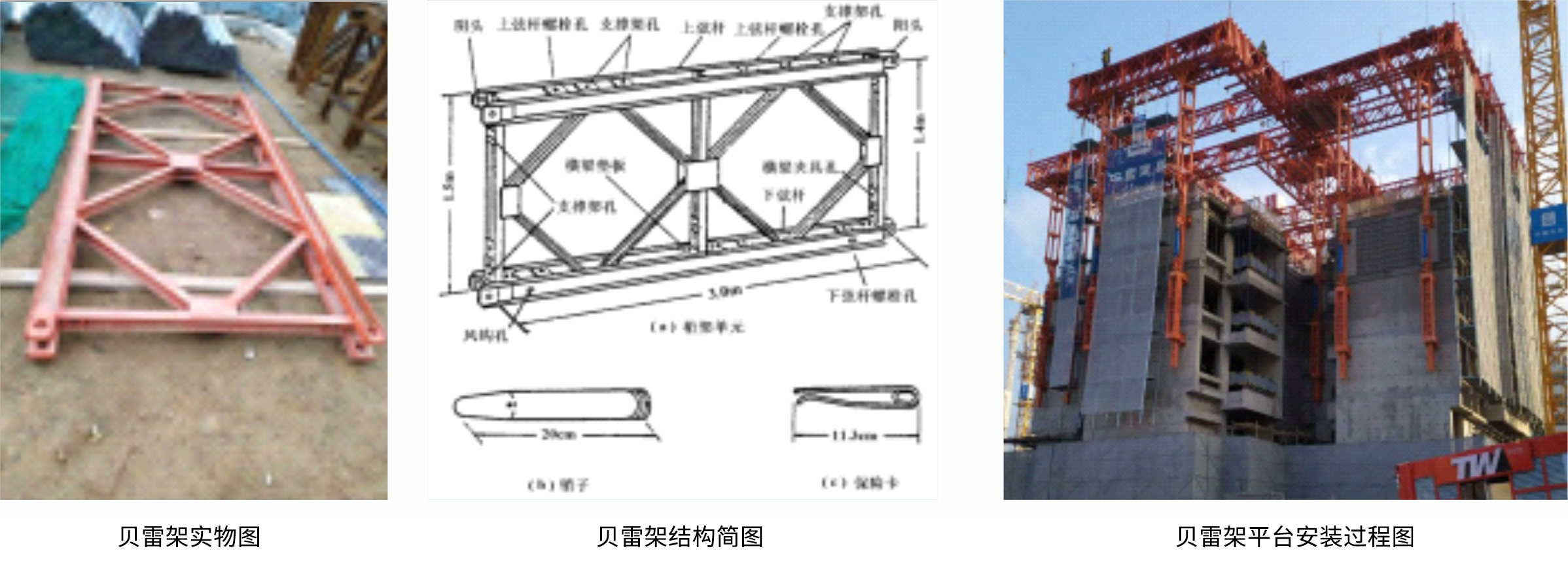

規格尺寸：300x150cm；
單榀重量：270kg；
材質：16錳鋼；
掛架：吊掛架，垂直受力，更安全；
模板：吊掛提升山墻及電梯井洞口模板；

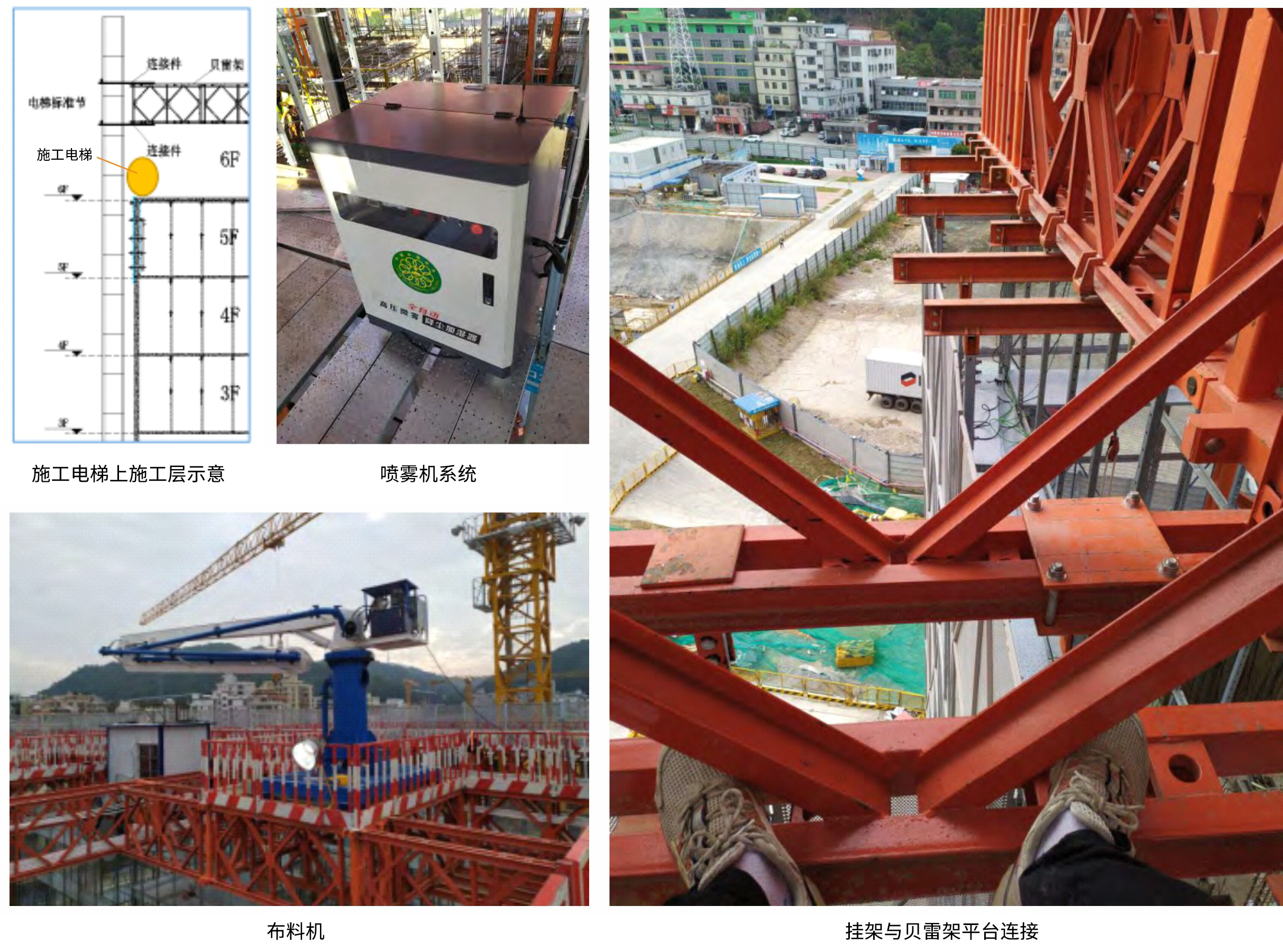

布料機：與平臺同步提升；
施工電梯：實現登頂施工層；
噴淋：在作業層頂部噴淋。
